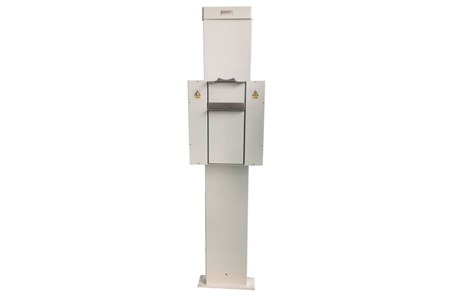

DR立式摄片架

1、概述

   DR立式胸片架是利用医疗机构已有的医用X射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称是摄片架，其商品名称是DR立式胸片架。

   本摄片架适配于不同尺寸的DR平板探测器、CR IP板及暗盒。

2、结构及技术参数

  （1）结构

       本装置由立柱、滑架、片盒和平衡装置几部分组成。

  （2）技术参数

    1）片盒上下移动*大行程1100mm；

    2）DR平板探测器*心与片盒*心的左右及上下偏差不大于±5mm

    3）在行程范围内，片盒*心左右偏差不大于±5mm

   4）承装DR平板探测器、CR IP板、暗盒的尺寸：

       DR平板探测器*大尺寸：17〞×17〞

       CR IP板/暗盒*大尺寸： 17〞×17〞

3、安装和使用

  （1）安装

       将本装置放置于距球管180cm的平整硬质地面上，使片盒垂直*心与球管*心重合，调整正确后，对准装置立柱底部的四个φ8.5的通孔*心,以电锤打孔安装四颗M8的膨胀螺丝,然后拧紧即可。

  （2）使用（以DR平板探测器为例）

    1）将选用的DR平板探测器卡入片夹内，向下推，将DR平板探测器的*心线与卡槽的*心缺口对准，将DR平板探测器置于卡片器内，然后松手，DR平板探测器自动卡紧；

    2）按摄片部位选择摄片条件调整DR平板探测器的适宜高度即可摄片。
