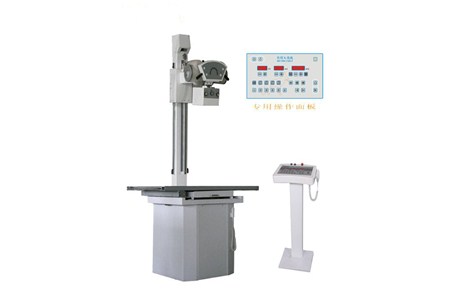

华锐（NKX-3.5）型高频兽用X射线机

1、电源要求：

      a) 电源电压：               380V±38V；

      b) 相数：                   三相五线制（U、V、W相线；中性线；*全地线）；

      c) 电源频率：               50Hz±1Hz；

      d) 电源内阻：               小于0.5Ω。

      输入功率：                  ≤35kW。

2、 摄影条件:

      管电压:                     40 ～ 125（步长1kV）

      管电流:                     16 ～ 200mA(12档)

      电流时间积范围：            0.5mAs ～ 320mAs。

3、 管电压和管电流调节范围（见表1）

     医用诊断X摄片机30kw参数表

4、 工作频率：

       整机的工作频率：            ≥40kHz。

5、 电流时间积范围：

                                  0.5mAs ～ 320mAs。

6、过电流释放特性：           380V， 40A。

7、 摄影床

       床体尺寸：                 1600×730×700（mm）（长×宽×高）

       床面移动范围：             纵向800mm  横向230mm

       床面至胶片距离：           85mm

8、X射线管组件、立柱

       横向移动（沿摄影床）：     1620 mm

       上下移动：                 1200 mm

       绕支臂*心转动：           ±180º

9、 摄影装夹*大暗盒尺寸：     356mm×432mm(14”×17”)

10、滤线器

       行程：690mm                栅密度：N40            焦距：1000mm

      特点：

      ●紧凑结构设计，优异的覆盖性能，支持全身多角度摄影。

      ●操作简便，定位*确，优化工作流程。

      ●X射线管组件上下和沿床面移动，摄影定位更方便 。

      ●无天轨、地轨的一体化床体，安装更简单。
