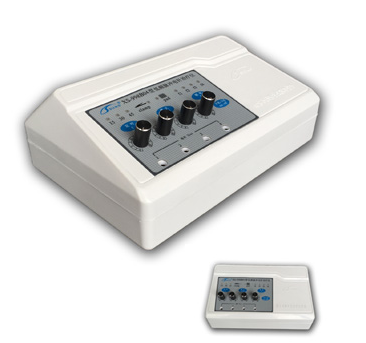

南京小松低频脉冲电针治疗仪电子针灸治疗仪XS-998B04型

一、概述：

XS-998B04型低频脉冲电针治疗仪，是南京小松医疗疗仪器研究所根据中医传统经络学说与现代技术相结合研制而成的专利技术产品，专利号：ZL9923002.9。

经长期实践证明：当人体发生病变时相应的经络就会气血运行不畅，致使脏腑的精气不能滋养相关组织器官，同时会在耳廓上的一定穴区出现阳性反映点。

在耳廓阳性反映点或相关体穴上进行电针、TENS刺激或激光照射，能起到疏通经络，调理阴阳气血，以恢复平衡，扶正去邪、镇痛止痉、消炎消肿、增强抗病能力，尤其对循环、代谢、内分泌等系统的疾病有很好的治疗效果，本治疗仪适合各级医疗机构及家庭医疗保健使用。

二、产品特点: XS-998B04型低频脉冲电针治疗仪采用大规模集成电路微处理器。

本产品电针治疗波形是双向对称方波，脉冲宽度自动变化，有效克服了治疗中产生的耐受性，治疗舒*，疗效好。通过更换电针电*片，适合耳针、体针治疗的大部分疾病。并具有功耗低、可靠性好、操作简便、安*、无痛、无副作用等特点。

本产品电针频率可以选择单一频率或复合交变频率

穴位

病症

耳 穴

体穴或疼痛点

主穴

配穴

主穴

配穴

高血压

耳背沟

阳性点

心、

神门

内关、

曲池、

风池

人迎、

太冲

坐骨

神经痛

坐骨区

神门

阿是穴、

环跳

悬中、

阳陵泉

偏头痛

额区、

枕

皮质下、

神门

太阳、

太冲

合谷、

风池

鼻炎

内鼻

额

迎香、

合谷

印堂

四、治疗仪电针工作参数及配置：

1、电针工作参数：

a) 电针输出的直流分量:≦100mV；

b) 电针脉冲宽度：0.2ms～1ms；

c) 电针工作频率：2Hz、10Hz、100Hz、循环可选；

d) 电针脉冲幅度：≤150Vp可调（500Ω负载）；

e) 定时时间：15、30、45分钟。

2、治疗仪标准配置：

型号：XS-998B04

输出通道数：4通道

探头标准配置：鳄鱼电针夹、理疗电*片4付

五、常见故障排除：

故 障 现 象

排 除 方 法

按电源开/关后，

指示灯不亮或无声

检查电池是否安装正确，

接触是否良好。

电池容量耗尽，

更换新电池。

功能指示灯暗，

电针功率弱。

电池容量不足，

更换新电池。

电源、功能指示灯正常，激光、电针无输

出。

检查电针探头是否插牢，

探头导线断路，

请与销售商更换。

六、禁忌及注意事项

1、请认真阅读本产品使用说明书，熟悉本注意事项和正确操作方法后再进行操作。

2、使用电针、TENS治疗，严禁使用植入式电子装置（例如心脏起搏器）、体内有金属置入物的患者使用。

3、请勿在心脏部位、孕妇腹部使用。

4、严禁癌症患者使用。

5、严禁无自主能力的患者单独使用。

6、与其它电子设备联合使用的风险：

——把高频手术设备和本产品同时连接到一个患者时，在本产品电*处可能引起烧伤并可能损坏本产品；

——靠近短波或微波治疗设备（例如1m）使用本产品，可能引起本产品的输出不稳定；

——靠近胸部使用电*会增加心脏纤颤的危险；

7、使用自粘电*治疗时，请先清洁治疗部位，治疗结束时及时盖上自粘电*的保护膜，建议不要与他人共用。

8、使用导电橡胶电*片时，治疗前后请使用医用酒精擦拭、消毒。治疗前导电胶面应涂抹纯净水，并用胶带固定于治疗部位。

9、本治疗仪有安*保护，治疗前应将电针强度旋扭逆时针转到“0”位，否则不能启动工作。治疗时电针强度旋扭应缓慢调节，选择合适刺激强度。治疗中需要移动电针夹或电*片时，须先将电针强度旋扭置“0”位后再移动。

10、插入或拔出插头时，请务必握住插头，防止导线拉断。

11、安装电池时，请按标注“+、-”*性，勿将电池的*性接反。若在一定时间内（超过一个星期）不使用治疗仪，请取出电池，以免电池液漏出损坏机件。

12、切勿私自拆卸或修理，可能会引起事故或故障。勿给儿童玩耍。

13、使用电源适配器供电，须是稳压DC6V≥500mA。

14、切勿超出本说明书范围之外使用。

七、治疗病例：

关节痛：

建议用TENS治疗。例如膝关节痛，将一电*片置疼痛点，另一电*片置侧面或反面，两电*片不能相碰。选择频率f1，输出以感觉舒*或能忍受为宜，每日1～2次，30分钟/次。

八、售后服务：

本产品质量实行三包。主机自购机之日起一年内（非人为故障或使用不当），产品包修、保换。配件三个月，终身有偿维修。

注：不包括属于耗材的电极片、插头线，电针夹等。
